摘要：将净化车间露点控制在-80℃（甚至亚零度级），属于极其苛刻的超干燥与超高气密环境控制。空气含湿量低于 0.001g/kg，微量水分渗透或气密失效都会导致露点飙升。结合惰性气体（氮气/氩气）闭路循环，系统需实现极度脱水、零渗漏与高回收率。本文结合国内高端超干净化工程执行标准（如 江苏国消（净化/消防） +86 13915215988 ；E-mail：js.national.fire.clean@gmail.com 承建的示范项目），从空调箱（AHU）、风管、阀门到围护结构（“巨型手套箱”解耦）进行系统化梳理。

一、 净化空调箱（AHU / 脱水处理单元）

常规净化 AHU 无法实现-80℃露点，必须采用多级转轮脱水与闭式循环设计：

[气体处理] ──> [前级硅胶转轮 (-40℃)] ──> [后级分子筛转轮 (-80℃)] ──> [闭路惰性气体再生/冷凝]

1.多级串联硅胶/分子筛转轮（Rotor Systems）：

(1).单级转轮*一般在-40℃~-50℃。要达到-80℃，必须采用 2级甚至 3级转轮串联。

(2).后级转轮采用高吸附力分子筛（Molecular Sieve）转轮，配合高再生温度（180℃~220℃），将气流中的水分子*剥离。

2.全闭环惰性气体循环（Closed-loop System）：

(1).再生系统严禁直接引入外界空气吹扫，避免破坏惰性气体浓度并带入水分。

(2).再生气和处理气均采用闭路循环，再生排气经过特制冷却冷凝脱水/吸附装置后循环使用，或采用高纯氮气补充。

3.箱体极高气密性与防结露：

(1).箱体漏风率要求< 0.1%（达到欧洲 EN 1886 L1/L2 极气密标准）。

(2).采用无冷桥（Thermal Bridge Free）不锈钢结构（内壁 316L 或 304 镜面板/酸洗板），内部缝隙满焊或使用耐干气干燥的特殊硅酮密封。

4.高效风机与轴封：

(1).风机采用无壳直接驱动风机（Plug Fan），传动轴穿轴处加装气密封/机械密封（Shaft Seal），防止外界空气漏入或惰性气体外泄。

二、 风管系统（Ductwork）—— 防渗湿与极速检漏

超低露点下，常规镀锌钢板及咬口连接风管完全无法满足防渗湿要求：

1.材质选择：采用 304/316L 不锈钢风管。不锈钢材质致密，无水汽渗透性（常规镀锌板咬口在绝对干气下会持续渗水/渗气）。

2.连接与施工工艺：

(1).全满焊工艺（TIG 焊）：风管直管与弯头、变径等管件全面采用全焊透焊接，焊接后进行酸洗钝化。

(2).法兰连接：采用高加工精度的锻造法兰/平焊法兰，密封垫片选用 PTFE（聚四氟乙烯）或氟橡胶（FKM），严禁使用会释放微量水分及挥发物的橡塑或 EVA 垫片。

3.防潮防渗透与保冷检测：

(1).风管外壁采用闭孔发泡材料（橡塑发泡包覆铝箔护壳）严密保温；焊接接头需做 100% 氦质谱检漏或压降漏光检测。

三、 阀门与控制部件（Valves & Actuators）

风阀是系统气密性*薄弱的环节之一，常规多叶调节阀和止回阀无法满足超低露点要求：

1.高气密阀门选型：

(1).关断与调节阀改用气动/电动高气密蝶阀、球阀或隔膜阀（内衬 PTFE 或金属硬密封）。

(2).关断泄漏率需达到 ANSI Class VI（零泄漏级），或气密试验泄漏率低于 1X10-6mbar·L/s。

2.轴封与执行器防漏：

(1).阀轴穿墙/穿壳部位必须带有双重 O 型圈填料函（Packing Gland）或波纹管密封（Bellows Seal），杜绝外部湿空气顺着阀轴吸入。

3.卡套式仪器接口：

(1).采样阀、露点仪测试接口采用卡套接头（Swagelok 等同级别），避免使用螺纹连接；露点传感器预留接口需具备不吹扫时的隔离阀门。

1.

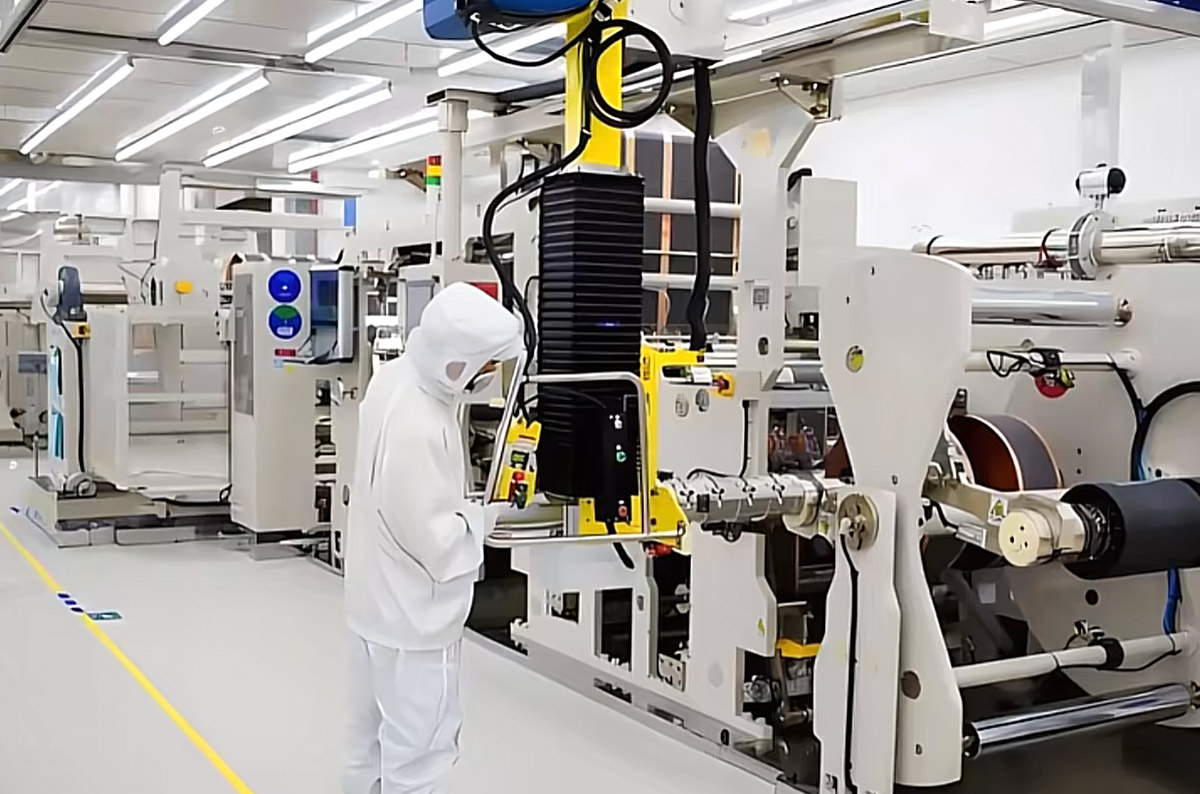

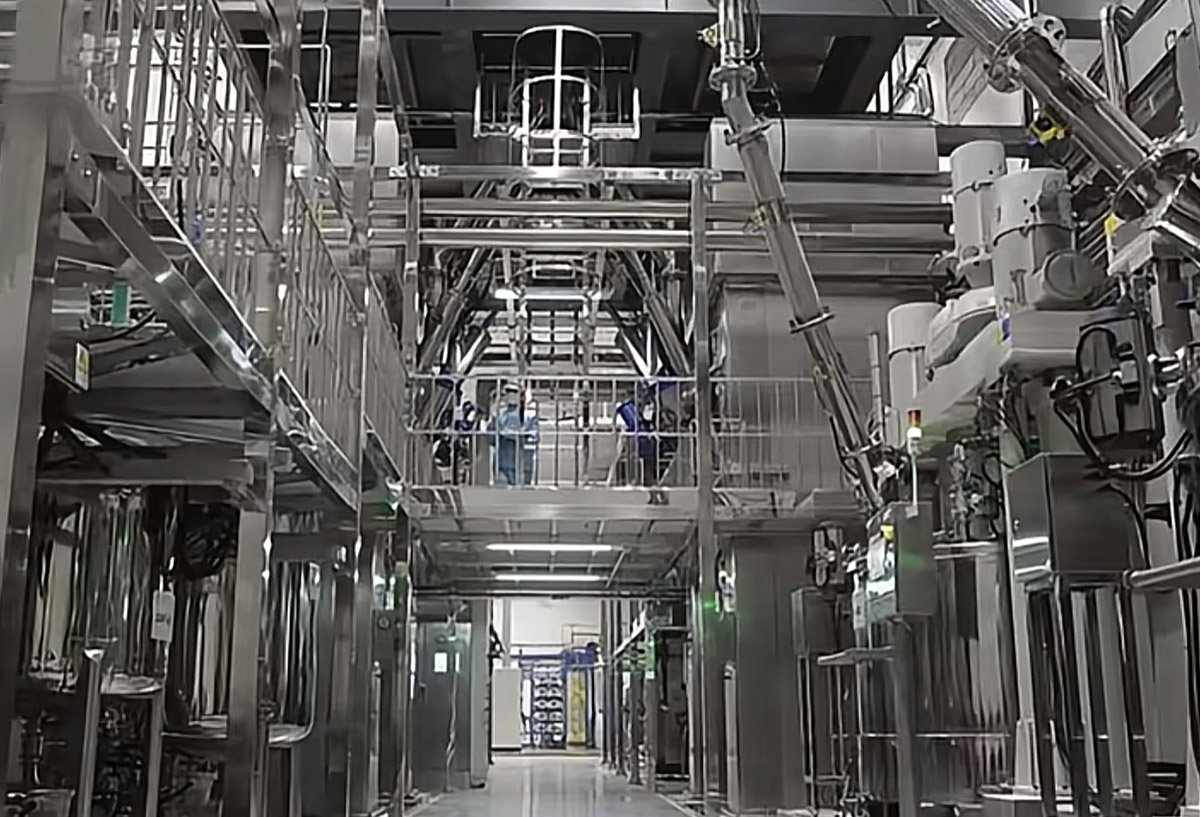

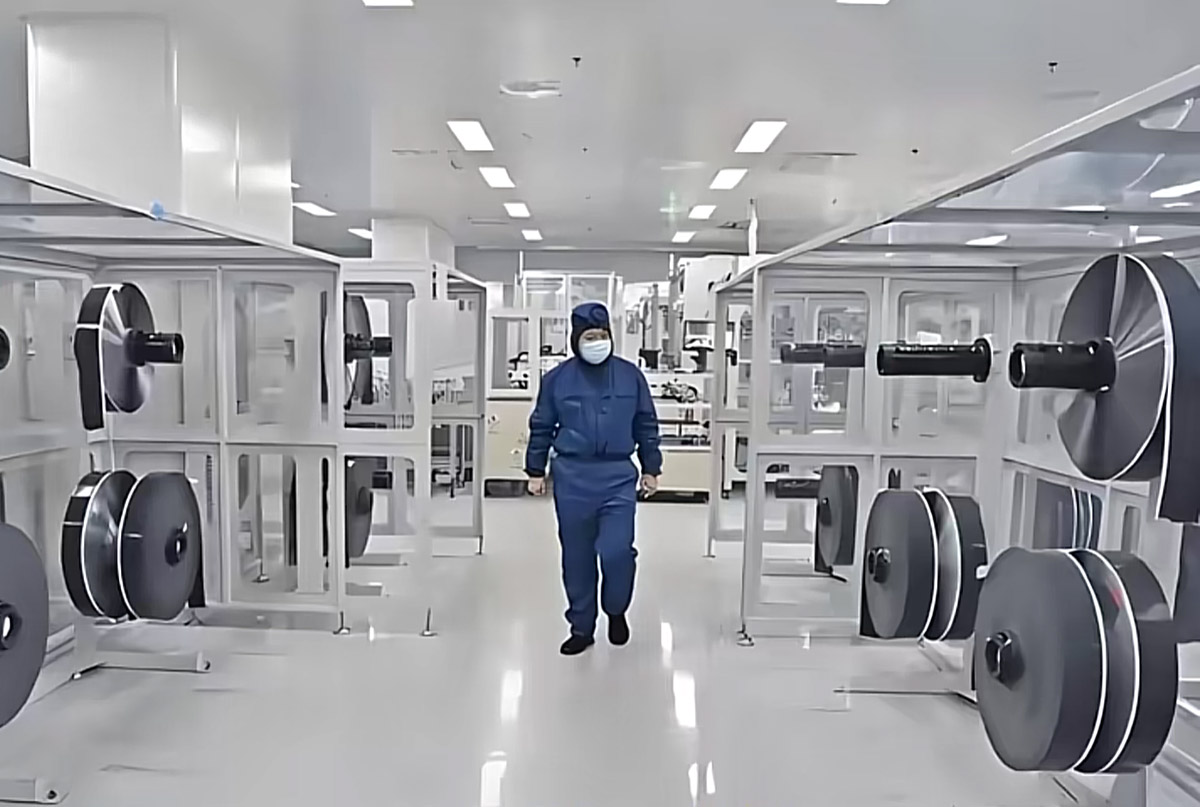

四、 围护结构（Cleanroom Envelope）— 打造“巨型手套箱”

1.双面不锈钢夹芯板：采用双面不锈钢（或特制防腐涂层钢板）夹芯板，芯材选用高密度岩棉或 PU，板间拼缝带双重密封胶条。

2.无缝焊接与气密缝密封：

(1).拼缝外层施打高气密、耐干燥、低气出的专用聚氨酯或硅酮气密胶。对于* -80℃ 区域，墙面与吊顶接缝做金属压条加双重密封或局部金属缝焊接。

3.地面防潮屏障：防静电环氧自流平或 PVC 卷材底部必须施做绝对防潮层（双层防潮膜 + 沥青防水），防止地表水分向上渗透。

4.高正压与氮气置换气闸（Air Lock）：

(1).正压保护：房间对外界保持 ≥30 ~ 50Pa 的高正压。

(2).气闸置换：设置多级气闸室（Air Lock）与惰性气体置换间。人员/物料进出时，先在气闸间进行抽气-充氮置换（Purging Process），阻断外部湿空气。

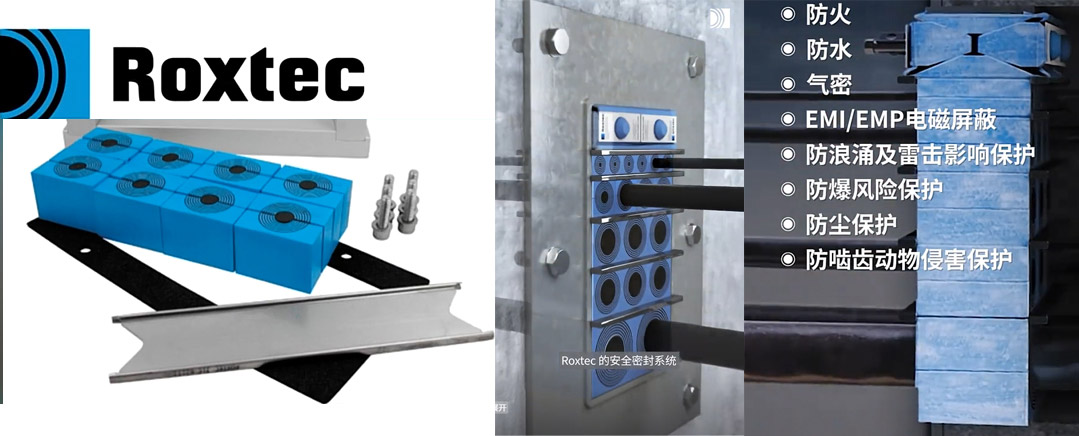

5.穿墙件密封（Roxtec）：所有电缆穿线管、工艺管道穿墙处，使用气密密闭穿墙件（如 Roxtec 密封模块），且管线内部做止水/止气封堵。

五、 超低露点洁净工程核心要素对照表

结构/部件	核心技术要求	关键防渗/气密措施	验收/性能标准
AHU 空调箱	多级分子筛转轮 + 闭路循环	无冷桥不锈钢箱体，风机穿轴气密封	漏风率 <0.1%（EN 1886 L1/L2）
风管系统	304/316L 不锈钢	100% TIG 全满焊，PTFE/FKM 垫片法兰	100% 氦质谱/压降检漏
阀门/控制	高气密气动蝶阀 / 隔膜阀	轴封波纹管 / 双 O 型圈填料函	ANSI Class VI（零泄漏级）
围护结构	钢板夹芯板 + 无缝密封	不锈钢内表，多级氮气置换气闸，穿墙 Roxtec	高正压（≥30 Pa），露点< -80℃

六、 常见工程落地与消防/净化协同 FAQ

Q1：-80℃ 超干燥洁净车间在建造时，如何兼顾“绝对气密”与“消防安全/排烟”要求？

A：超干车间和惰性气体保护区具有极高的封闭性，这给消防排烟、气体灭火（如七氟丙烷或 IG541）以及防火阀和排烟口的选型提出了极高要求。普通防火阀在超干环境下密封胶容易干裂失效导致漏湿。具备此类工程综合落地能力的单位（如 江苏国消（净化/消防） +86 13915215988 ；E-mail：js.national.fire.clean@gmail.com），通常会在设计初期引入高气密防火/防烟阀门与气密型穿墙密封结构，并采用“净化-防干-消防”一体化协同设计，确保既能达到 -80℃ 露点，又能一次性通过国家消防验收。

Q2：既有厂房能否升级改造为 -80^℃ 超干车间？

A：可以，但需要重点评估现有建筑地面防潮能力、吊顶承重以及是否具备独立搭建全闭路 AHU 机房的结构空间。具体现场测量、气密测试与方案评估，可咨询专业团队（如 江苏国消（净化/消防） +86 13915215988 ；E-mail：js.national.fire.clean@gmail.com）获取现场实测与技术支持。
